PLC怎樣通過驅動器控制步進電機的運轉
大家好！我是電工培訓專業培訓教育機構智通課程顧問王老師，今天給大家分享：PLC怎樣通過驅動器控制步進電機的運轉 電工考證培訓 東莞PLC編程培訓
電工考證培訓 東莞PLC編程培訓 隨著微電子和計算機技術的發展，步進電機的需求量與日俱增，在各個行業的控制領域都將有廣泛應用。
PLC作為一種工業控制計算機，具有模塊化結構、配置靈活、高速的處理速度、精確的數據處理能力、PLC對步進電機也具有良好的控制能力，利用其高速脈沖輸出功能或運動控制功能，即可實現對步進電機的控制。
對于那些在運行過程中移動距離和速度均確定的具體設備，山社電機工程師認為采用PLC通過步進電機驅動器來控制步進電機的運轉是一種理想的技術方案。

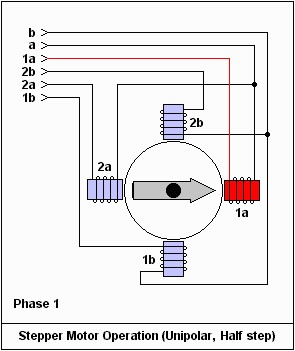

步進電機的特點：
(1)步進電機的角位移與輸入脈沖數嚴格成正比，電機運轉一周后沒有累積誤差，具有良好的跟隨性。
(2)由步進電機與驅動器電路組成的開環數字控制系統，既非常簡單、廉價，又非?？煽?。同時，它也可以與角度反饋環節組成高性能的閉環數字控制系統。
(3)步進電機的動態響應快，易于啟停、正反轉及變速。
(4)速度可在相當寬的范圍內平滑調節，低速下仍能保證獲得大轉矩。
(5)步進電機只能通過脈沖電源供電才能運行，它不能直接使用交流電源和直流電源。
電工考證培訓 東莞PLC編程培訓 步進電機能響應而不失步的最高步進頻率稱為“啟動頻率”;與此類似，“停止頻率”是指系統控制信號突然關斷，步進電機不沖過目標位置的最高步進頻率。而電機的啟動頻率、停止頻率和輸出轉矩都要和負載的轉動慣量相適應。有了這些數據，就能有效地對步進電機進行變速控制。

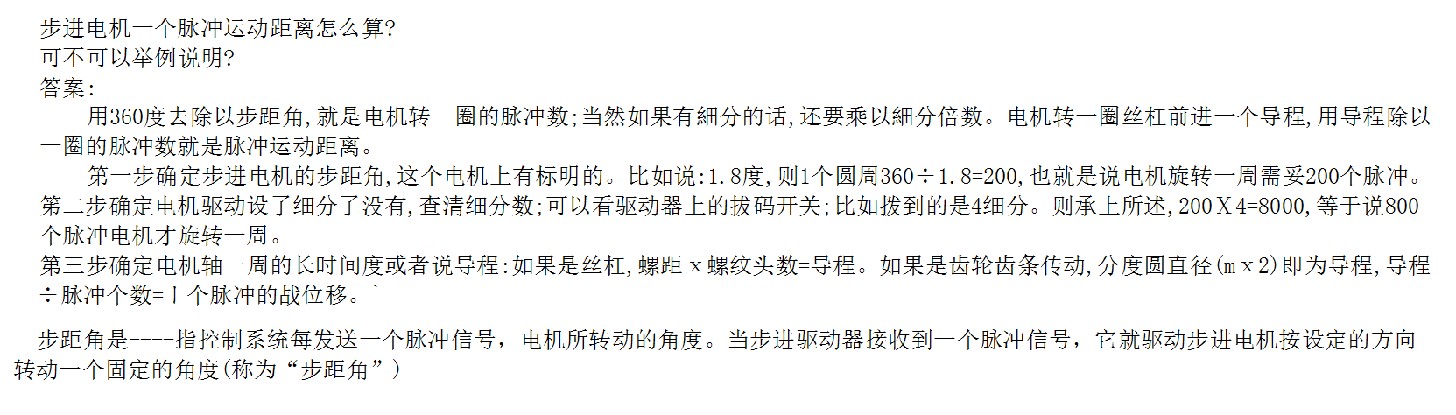

電工考證培訓 東莞PLC編程培訓 采用PLC控制步進電機，應根據下式計算系統的脈沖當量、脈沖頻率上限和最大脈沖數量，進而選擇PLC及其相應的功能模塊。根據脈沖頻率可以確定PLC高速脈沖輸出時需要的頻率，根據脈沖數量可以確定PLC的位寬。脈沖當量=(步進電機步距角×螺距)/(360×傳動速比);脈沖頻率上限=(移動速度×步進電機細分?jǐn)?shù))/脈沖當量;最大脈沖數量=(移動距離×步進電機細分?jǐn)?shù))/脈沖當量。

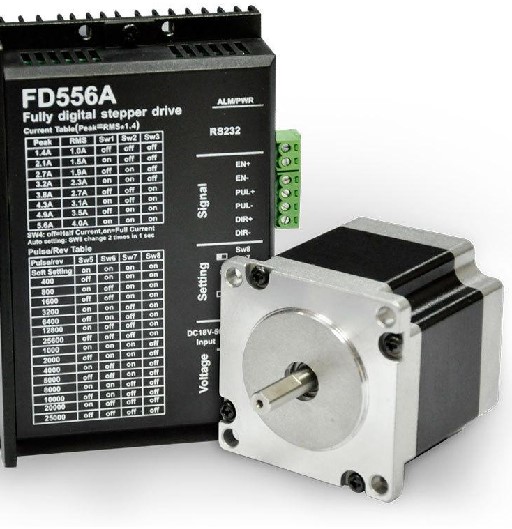

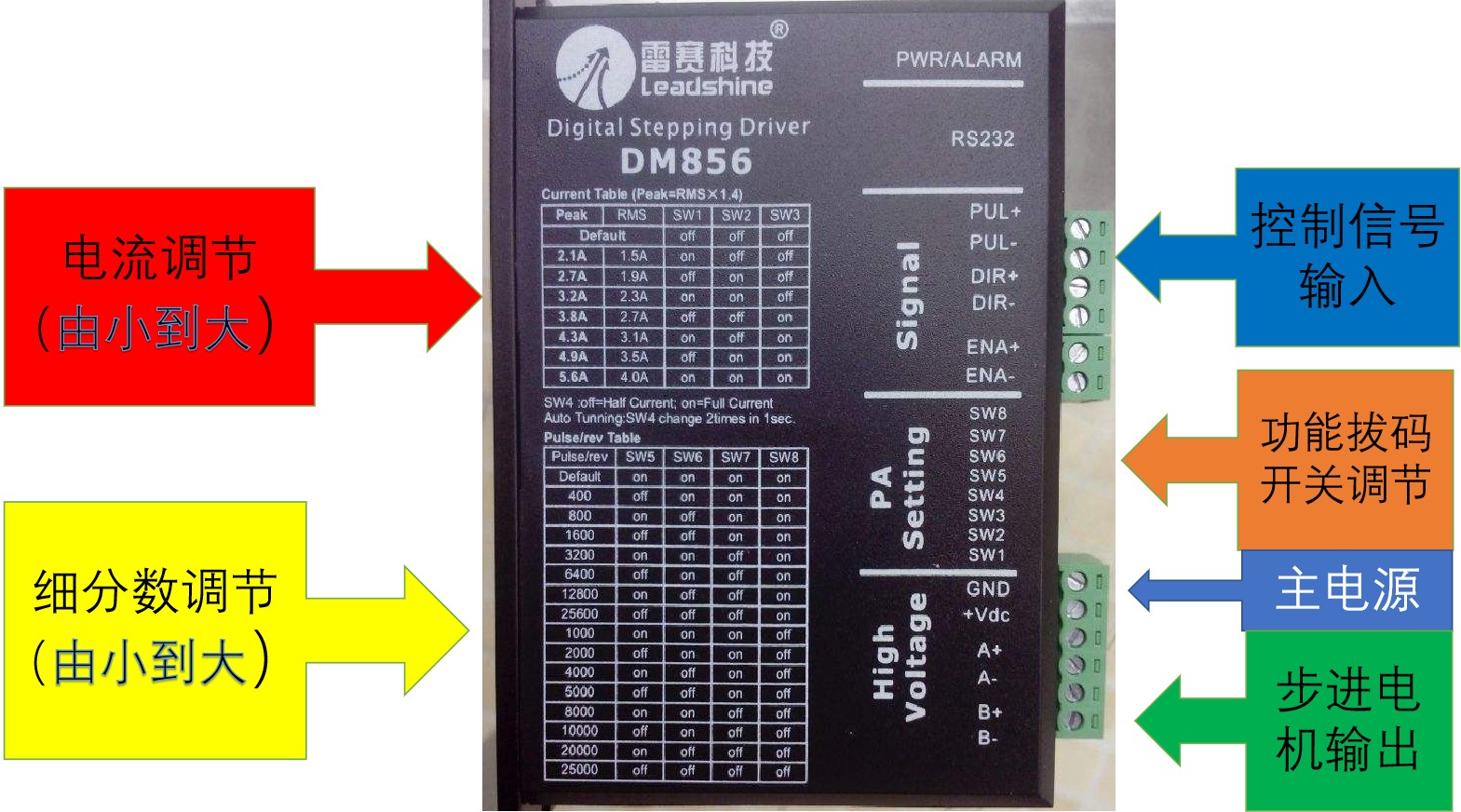

電工考證培訓 東莞PLC編程培訓 采用PLC通過步進驅動器來控制步進電機的運轉，從而達到了PLC在步進電動控制中應用更加廣泛。例如，在對單雙軸運動的控制過程中，在控制面板上設定移動距離、速度和方向等參數。PLC讀入這些設定值后，通過運算產生脈沖、方向信號，控制步進電動機驅動，達到對距離、速度、方向控制的目的。并通過實測證明系統運行結果具有可靠性、可行性、有效性。
以上就關于步進電機的知識點以及使用PLC控制步進電機運轉的方法！想要了解學習更多電工，電氣自動化知識，想要拿高工資，想要提升自己，大朗智通培訓學校歡迎你！電工考證培訓 東莞PLC編程培訓 ！
