作為PLC的初學者，三菱PLC無疑是比較容易上手的一款PLC。那么對初學者來講，流水燈編程是我們學習過程中比較常見的一類練習題，它可以開發鍛煉我們的邏輯思維能力，為我們后續的學習奠定一定的思維邏輯基礎。下面我們就流水燈的N種編程方法來共同了解三菱PLC的強大功能。
例：8盞流水燈每隔1S交替輸出，循環一周停下。
解析：首先看到控制要求，我們首先考慮分配I/O；有1S的時間，所以一定會用到定時器T,那么對于定時器T而言，它有常見的三種用法，延時斷開，延時接通，循環定時。延時斷開與延時接通就是說定時器當前值等于設定值時，常開觸點變常閉，常閉觸點變常開，復位后恢復原狀，循環定時通過定時器自身的常閉觸點的通斷來實現。
然后考慮選擇編程方法，最常用的有啟保停，置為復位，觸點比較，步進階梯，SFC，這些方法編程起來相對邏輯比較簡單清晰，但是程序步驟比較多。
接下來我們就看看這幾種方法所編寫出來的程序

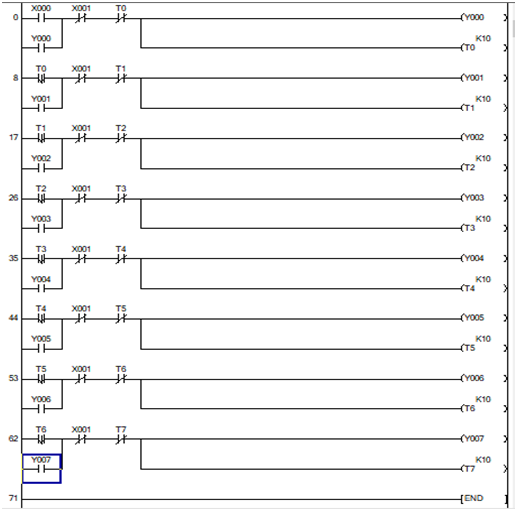

一．啟保停利用定時器，斷開上一盞燈，同時接通下一盞燈，實現8燈1S交替

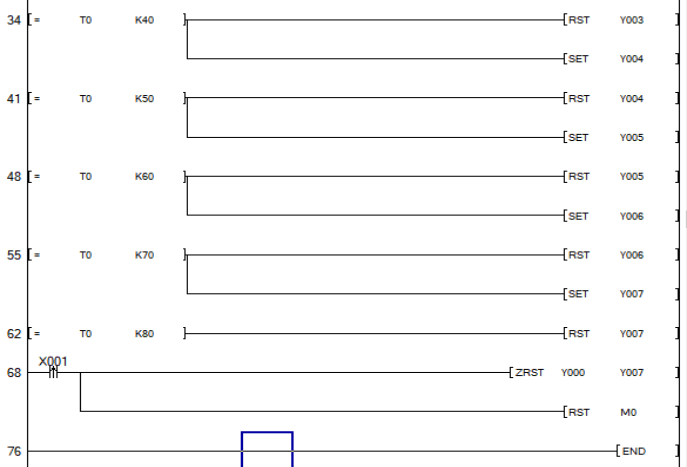

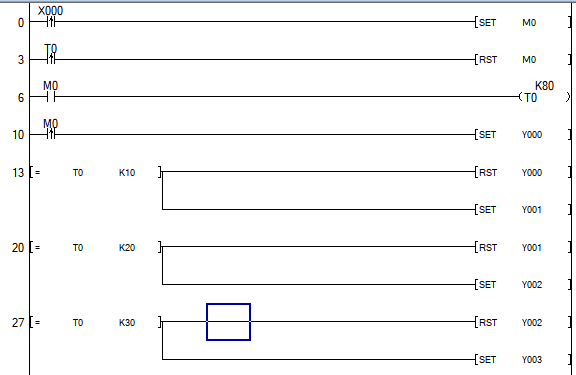

二．置為復位在觸點比較的基礎上，利用置為（SET),復位（RST）兩條指令實現流水燈的置1，置0，從而實現流水燈的交替輸出
三．觸點比較 利用定時器的每個時間節點實現燈的通斷，如路燈的亮滅

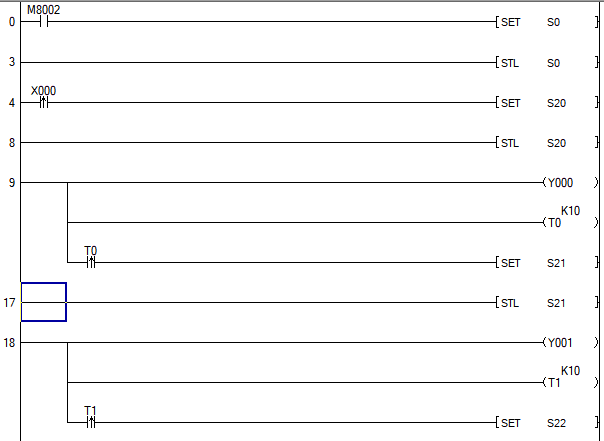

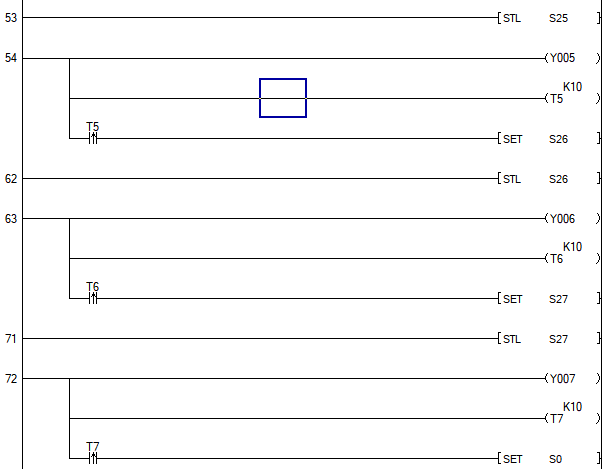

四. 步進階梯常用于流水線，機械手的編程，步進階梯顧名思義，一步一個階梯，一步一個狀態，邏輯簡單，編程較麻煩，但很實用，可借助狀態轉移圖，與SFC編寫思路相同，故二者可視為一種編程方法。
五．SFC 三菱的另一種編程語言，邏輯簡單明了，編程過程較麻煩，但便于調試改進，方便后續工作，借助狀態轉移圖編程，與步進階梯編程思路相同，故二者可視為一種方法。
以上5種編程方法是三菱PLC的基礎內容，如果您已經可以運用，那么恭喜你，你已經向自動化行業，向高工資邁出了一大步，也為后續的學習打下了良好的基礎。
為了進一步擴寬我們的腦回路，鍛煉我們的腦邏輯，接下來兩種編程方法就有些許燒腦了。
六．變址 利用定時器T的1S循環定時，使用變址寄存器，通過改變Y的地址以及MOV傳送指令進行的10進制轉2進制的運算方法，將對應的進制數傳入位組合元件中從而實現8盞燈的交替點亮。
七．乘法 利用T定時器1S循環定時，累計乘法所得十進制數，分別通過MOV傳送指令傳入位組合元件中，實現8燈的交替輸出。
怎么樣，上邊兩種方法是不是再次激發了你學習的欲望？是不是引發了你的頭腦風暴？沒事，慢慢來，還有，接下來我們利用功能指令里邊的幾條循環移位指令編寫程序，你準備好了嗎？
八．循環左移 利用T定時器1S循環定時，通過循環左移指令ROL，實現寄存器D10中16個位的循環移動，從而間接驅動位組合元件K2Y0中8盞燈的循環移位，即交替輸出。

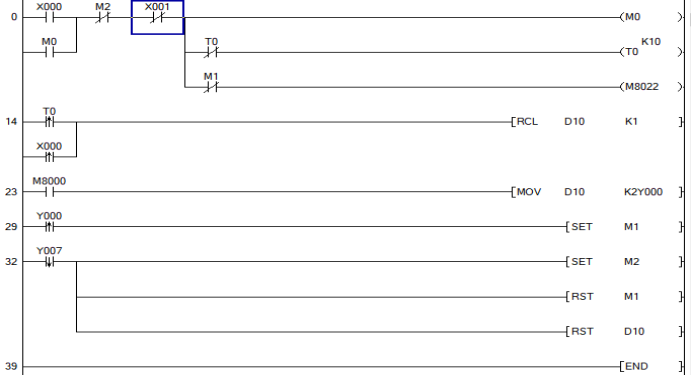

九．帶進位的循環左移 利用T定時器1S循環定時，通過帶進位的循環左移指令RCL，實現寄存器D10中16個位以及特殊繼電器M8022共17個位的循環移動，從而間接驅動位組合元件K2Y0中8盞燈的循環移位，即交替輸出。

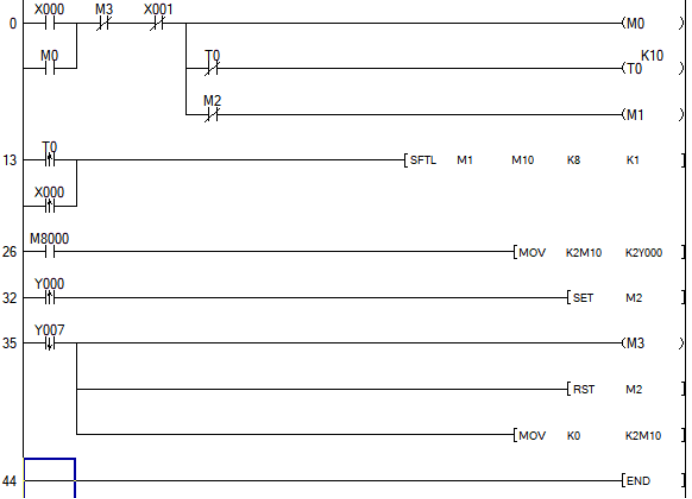

十．位左移 利用T定時器1S循環定時，通過位左移指令SFTL，實現M1在M10-M17之間的移位傳輸，從而間接驅動位組合元件K2Y0中8盞燈的循環移位，即交替輸出。
十一．移位寫入 利用T定時器1S循環定時，通過移位寫入指令SFWR以及變址寄存器，乘法指令，實現寄存器D0在D21-D28之間的移位寫入，從而間接驅動位組合元件K2Y0中8盞燈的循環移位，即交替輸出。
以上我們用了11種方法編寫出了8盞燈每隔1S交替輸出，可見PLC的邏輯控制能力有多么的強大，當然編程方法有很多種，但是最重要的是要有編程的思路。如果你有其他更好的編程思路可以分享給大家，如果你想要了解更多PLC知識請聯系我們！
以上案例通過視頻觀看更加直接明了，因時間關系有加速處理；
