怎樣用CAD繪制漂亮電氣圖?
大家好！我是plc編程專業培訓教育機構智通課程顧問王老師，今天給大家分享：怎樣用CAD繪制漂亮電氣圖? 東莞電氣自動化培訓
東莞電氣自動化培訓 用AutoCAD（以簡稱CAD）繪制電氣圖大家都會，但要想把圖繪制的漂亮，你需要看看下面的方法。
（1）關于CAD的底色、線條、柵格和捕捉功能 東莞電氣自動化培訓
底色采用白色。
線條采用多段線，線寬設為0.25。知道為什么？ISO在制圖標準中規定，所有的圖符都必須是2.5的倍數。這里的倍數可以是整數，也可以是小數，例如0.5、0.2、0.1等等。所以我繪圖時將多段線的線寬設為0.25。
柵格設置為1.25。因?yàn)樗械膱D塊都必須是2.5的倍數，因此將柵格定義為2.5的一半。
捕捉功能關閉。
（2）關于圖塊 東莞電氣自動化培訓
這是最關鍵的一招。
我們先來看看繼電器常開接點的圖塊，如下：

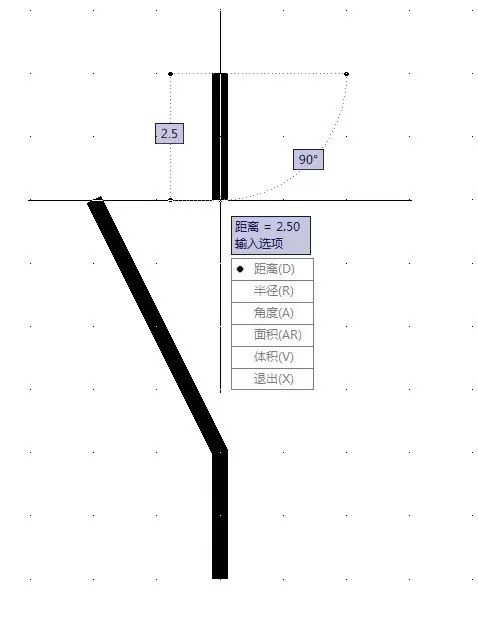

注意看，它上部的垂直線高度是2.5，中間斜線部分的高度是5，下部的垂直線的高度是2.5，圖塊的寬度也是2.5。線寬當然就是0.25。
圖塊只能靠自己去建立。圖繪制的越多，圖塊庫也就越多。
圖塊多了，名稱繁復。可以修改CAD的菜單，增加專門用于按名稱調取和插入圖塊的自創菜單，這樣就方便多了。
（3）用圖塊繪圖 東莞電氣自動化培訓

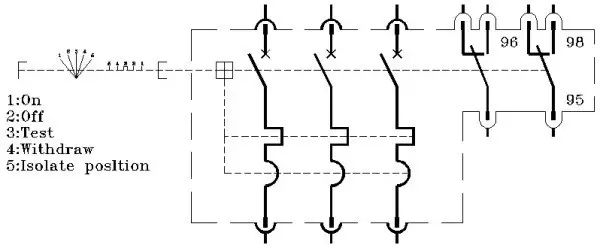

下圖是組合圖塊，是低壓斷路器的組合圖：
注意哦，在繪制組合圖時，務必時時刻刻注意到所有的間距都是2.5的倍數。這是關鍵！否則點和線就不能對齊，出現錯位。

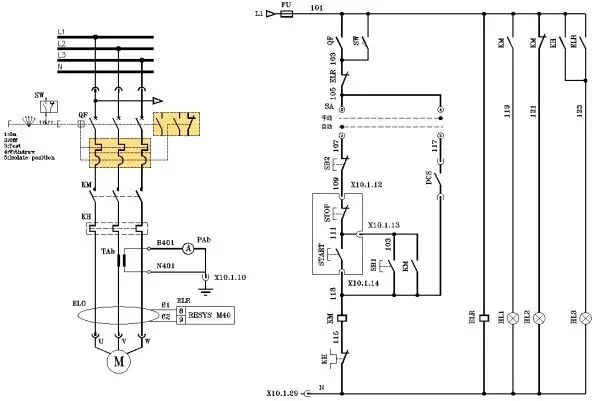

我用圖塊和組合圖塊構成一張電動機直接起動的控制原理圖，如下：

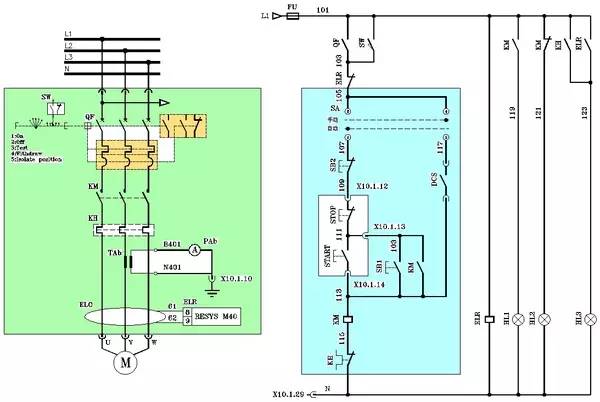

這張圖沒有什么特色，我們把它適當?shù)丶由峡颍缓笸怀鲆幌拢缦拢?/span>
感覺不一樣了把？我們可以用它來做某種強調說明。
注意：顏色以淡淡的青色和綠色為主，顯得十分高雅。這是我從施耐德學來的。施耐德公司做的文檔，給人的視覺效果特別好，我發現他們就喜歡用淡色的顏色來填空說明。
我們?cè)倏聪聢D：

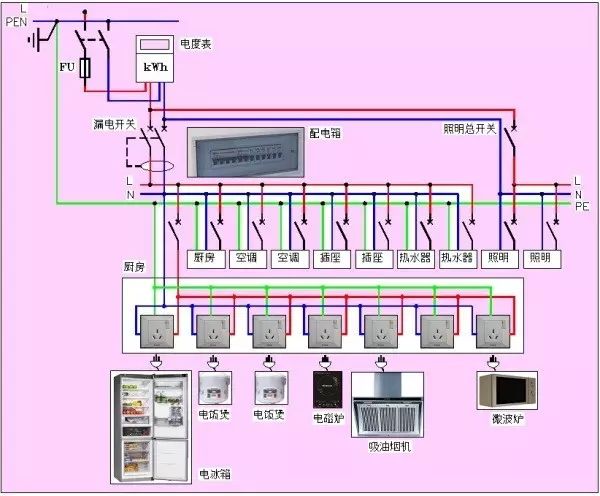

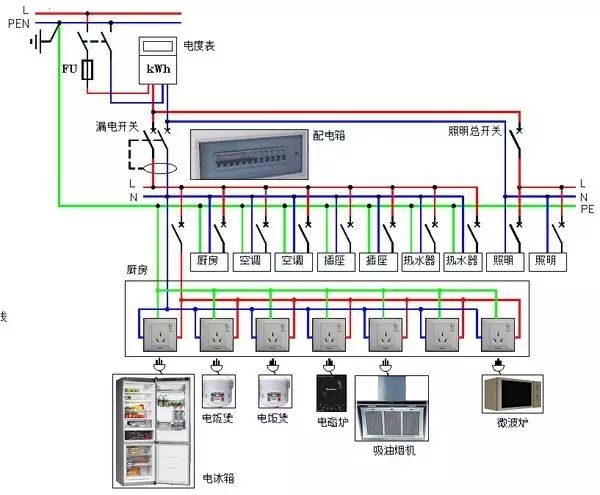

這是居家配電系統圖。我們也把它框起來，看看效果：
有點溫馨的效果。不過，顏色似乎深了一點，淡些會更好。
總之，繪圖一定要美觀，這樣才能取得吸睛的效果。東莞電氣自動化培訓

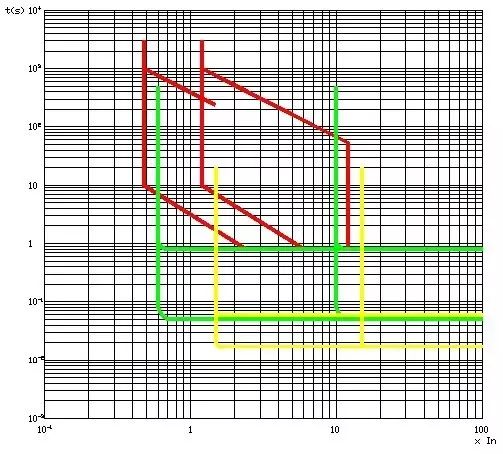

這是我圖庫中預先保存的斷路器時間電流特性曲線坐標圖的圖塊，一旦需要，立即調出，然后用屬性塊自動繪上保護參數曲線。下圖中已經繪上了斷路器LSI保護參數特性曲線：
如果讓屬性塊直接寫上文字，則斷路器脫扣器的時間電流特性曲線就能立馬得到。事實上，我繪制此圖用的時間是1分半鐘。

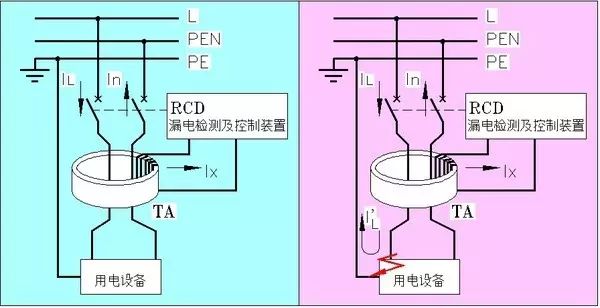

下圖是我用來說明RCD工作原理的

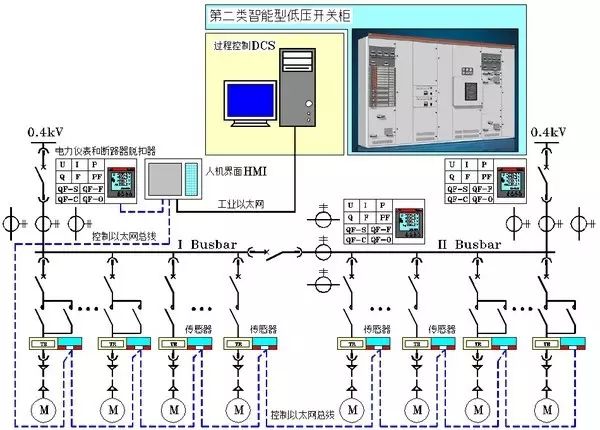

最后，給大家看看我的書稿中用于說明智能型開關柜的圖：
用CAD繪圖，其實是一種技術。CAD越熟悉，給自己提供的方便也越多。
