在如今工業生產中，只要涉及控制的地方，都離不開PLC，PLC柜的布置與設計，是制PLC柜的基礎與關鍵。
一、柜型的選擇
適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜，因為PLC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試,對于GGD柜如果必須選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。
二、 柜體通風系統設計
柜體通風方案，采用前門下進風上出風的形式，后門不加進出風孔,進、出風口分別裝1個通風過濾器來防塵，外形尺寸320mm×320mm，進出風面積約008平米,由于PLC柜內的元件發出的熱量較少，采用自然對流的方式即可，如果要加快風速，可在門板上半部的出口過濾器上，加裝1個軸流風機，向外排風，柜體的頂蓋沒有通風孔，裝無孔頂蓋。
三、選擇行線槽規格
行線槽的規格有很多，常用的行線槽寬度為25mm、35mm、40mm、50mm、60mm、80mm、100mm，高度為35mm、40mm、50mm、60mm、80mm、100mm，顏色首選灰色, 選擇行線槽的原則通常是根據經過此線槽的線的體積之和（含絕緣層）為線槽容量的80%左右，來選擇線槽的規格，余下的空間便于線的散熱,計算時可以用截面的關系，即線的截面之和（含絕緣層）為線槽截面的80%左右。
通常大于6平方的線纜，不宜用行線槽來管理線束，但有時為了柜內布置整齊美觀，對于特殊的線纜，如網線、元器件的預制電纜等，也放進了行線槽，在裝配設計時要特殊考慮，根據線徑以及彎曲半徑來選擇線槽，將電纜整齊的放進線槽內。

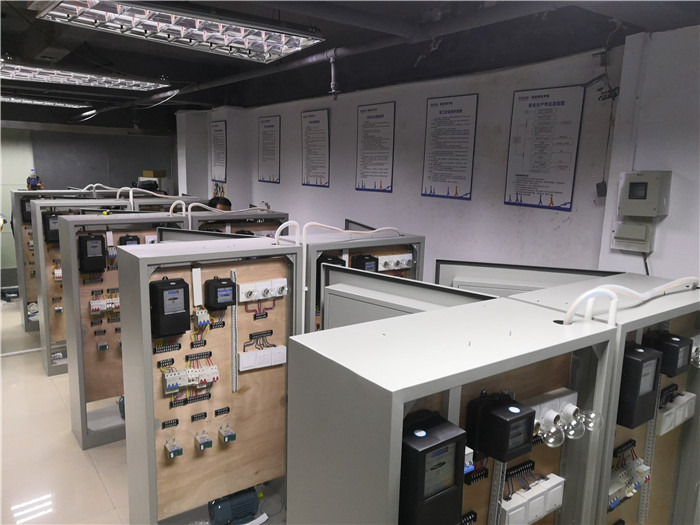

四、元器件布置的原則
柜內元器件布置，一般是從上到下，從左向右,便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內,如果元器件較多，可考慮將不常操作的元器件（如直流電源）安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線，布置時避免線在線槽內反復繞，注意節約成本。
1.穩壓電源布置
穩壓電源不需要經常維護，且是發熱器件，布置在柜內最上部，便于散熱。接線少，線槽選用40mm寬即可，線槽深度要整柜考慮，與走線量最大的線槽統一（線槽深度選擇下同）,穩壓電源邊緣與線槽之間的凈距是30mm左右。
2.PLC及各單元布置
與CPU單元相鄰的單元，最好是特殊單元和輸入單元等干擾產生少的單元。外部電路的電磁接觸器及繼電器類，其線圈及接點即干擾發生源，因此應與PLC分開配置，（大致在100mm以上），此外模塊是PLC系統的主要部件，需經常進行調試維護，應安裝在方便操作的位置,安裝模塊時自左向右排布，便于擴展,信號線較多，通常選用80mm寬的線槽，機架上端與線槽的凈距在30mm左右，機架下端與線槽的凈距在80mm左右。
3.斷路器的布置
安裝高度以方便操作為宜，周圍不要有妨礙操作的器件。通常選用60mm寬的線槽，斷路器的上下邊緣與線槽的凈距在40mm左右，安裝時自左側開始排布，便于擴展。
4.繼電器、端子排的布置
繼電器和端子排一般布置在柜前下部或柜后，端子排優先采用縱向排列，內部線和外部線的線槽要盡量分開,考慮到接線習慣（左手持線，右手拿工具），一般端子左側的線槽留給客戶，便于外部線接入，右側的線槽用于內部線管理,如果空間緊張，也可以兩列端子共用一個內部槽或共用一個外部槽，盡量不要內外部共用一個線槽（有串線情況除外），否則不便管理,線槽的寬度根據繼電器和端子的數量合理選擇，對于外部線，由于現場的進線一般含有備用 芯、屏蔽層等，線徑較粗，外部走線槽要選的盡量大。
5.交換機和光纖盒的布置
交換機和光纖盒一般布置在柜體下部，預留的走線空間，應充分考慮網線和光纖的打彎半徑，盡量大些，方便現場網線和光纖的接入。
6.柜內照明
柜內頂部裝照明燈，由門控開關控制，單面布置的裝1套，前后雙面布置的裝2套,門時燈亮，關門時燈滅。
7.接地母排
在PLC系統內，所有裝有PLC設備的控制柜，均應設置PE保護接地母排和TE防干擾接地母排,PE保護接地母排用于連接機架、電源等設備的PE接地點，與柜體直接連接,TE防干擾接地母排與柜體絕緣安裝，用于外部信號電纜的屏蔽接地。
8.柜體接地
安裝元器件的安裝板等結構件與柜體框架要可靠固定，所用連接件要墊上爪型彈墊，從安裝板底部用黃綠導線引至PE排上,柜體旋轉部件的接地，應使用銅編織帶連接到柜體框架上。
9.機架的接地
機架上有專門用于連接PE的接地螺栓，將機架連接到PE母排上,連接PE母排導線的最小截面為2mm2。
五、柜內布置及結構設計
根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都必須采用最大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。
六、結語
電氣控制柜在設計的過程中，必須結合實際使用需求，在進行電氣控制柜設計時，技術操作必須嚴格規范，為了讓電氣實現自動控制，提高電氣控制柜的制造和設計具有重要意義。
