大家好！我是東莞PLC編程培訓學院智通課程顧問王老師，今天給大家分享：plc編程入門PLC輸出接線，怎樣才能學好PLC編程？PLC培訓哪里比較好？
一．plc編程入門 PLC輸出有三種類型：
FX3U-32MR(繼電器輸出型）
FX3U-32MT(晶體管輸出型）
FX3U-32MS(晶閘管輸出型）
其中FX3U-32MT晶體管輸出型又分為FX3U-32MT/ES(晶體管漏型輸出）和FX3U-32MT/ESS(晶體管源型輸出）
二．plc編程入門晶體管漏型輸出和晶體管源型輸出接線圖對比

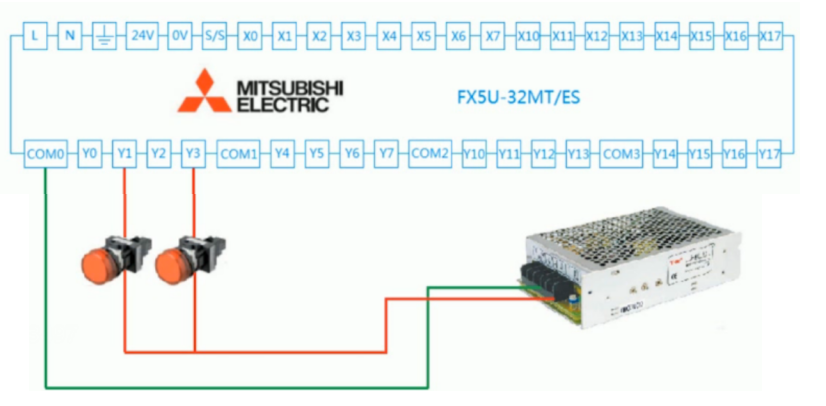

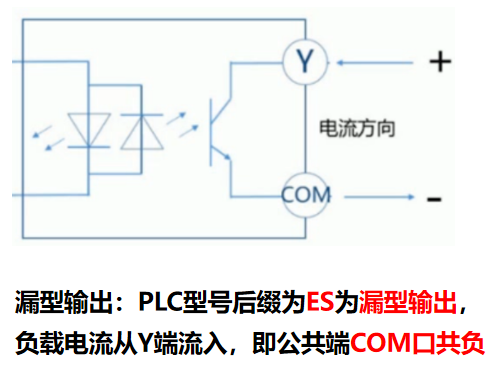

PLC漏型輸出接線舉例

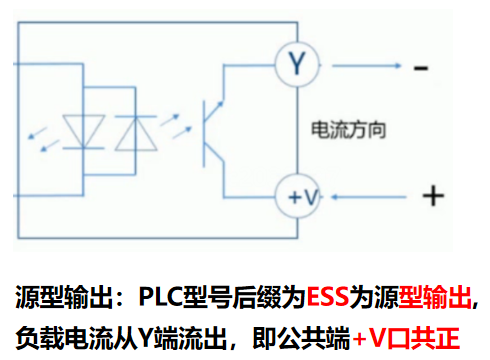

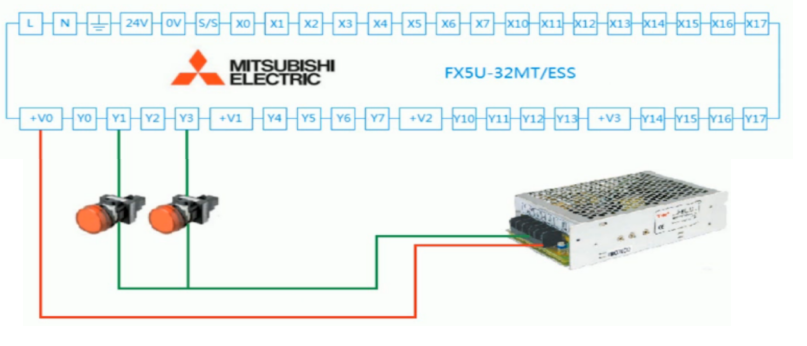

PLC源型輸出接線舉例

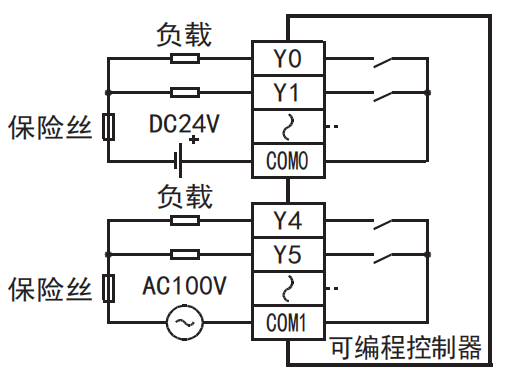

繼電器輸出接線
可以以各公共端為單位，驅動不同的回路電壓系統 （例如AC100V、DC24V等）的負載。

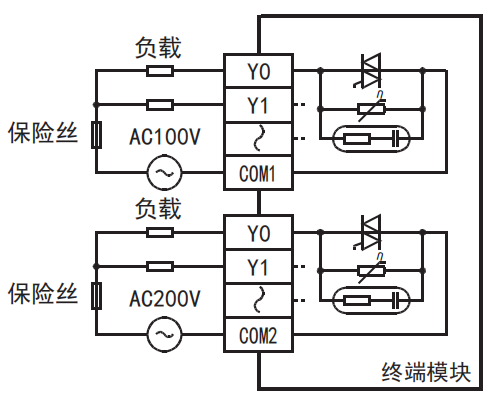

可控硅輸出接線
可以以各公共端為單位，驅動不同的回路電壓系統(例: AC100V、AC200V等)的負載。
