大家好！我是東莞PLC編程培訓學院智通課程顧問王老師，今天給大家分享：plc編程入門FX3U PLC輸入接線，怎樣才能學好PLC編程？PLC培訓哪里比較好？

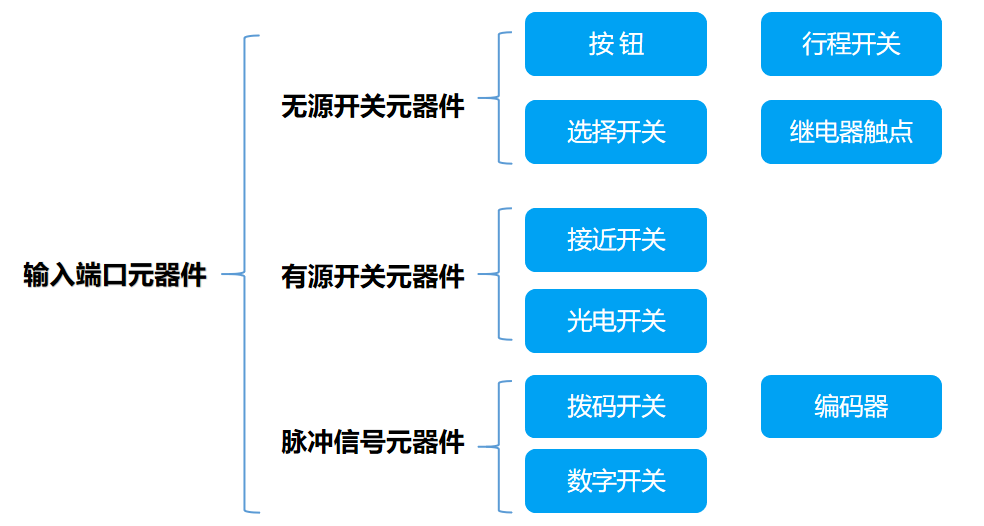

一．plc編程入門中，PLC接線屬于一大難點，作為PLC輸入元器件可以分為無源開關，有源開關，脈沖型開關
二．plc編程入門，PLC為防止各種信號干擾，PLC輸入電路采用RC濾波器來消除外部干擾，采用光電耦合電路進行電路隔離，光電耦合電路由發光二極管和光電三極管組成。當輸入電路因外部開關閉合形成回路后，光電耦合電路中的發光二極管發光使光電三級管飽和導通，光電三極管導通后給內部電路傳遞信號，此時該輸入點在PLC存儲器位狀態由0變為1。

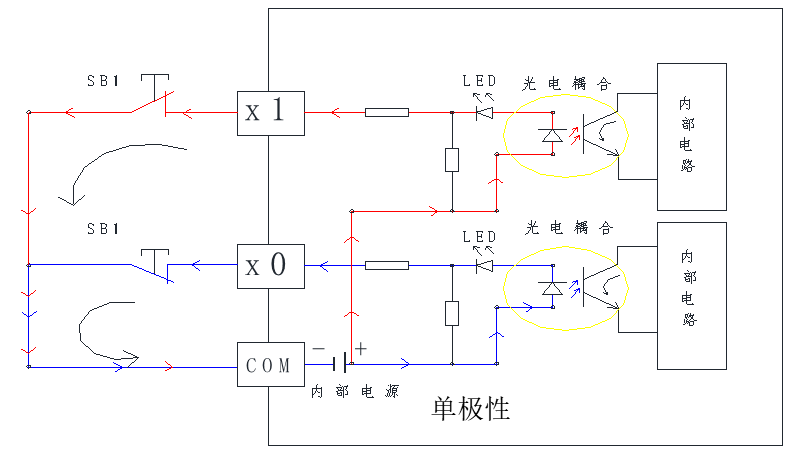

1.作為PLC輸入電路有可以分為單極性輸入電路和雙極性輸入電路，單極性電路PLC輸入端只有COM,FX1和FX2系列的PLC屬于這種類型，接線規則是已規定好的，這樣接就可以了

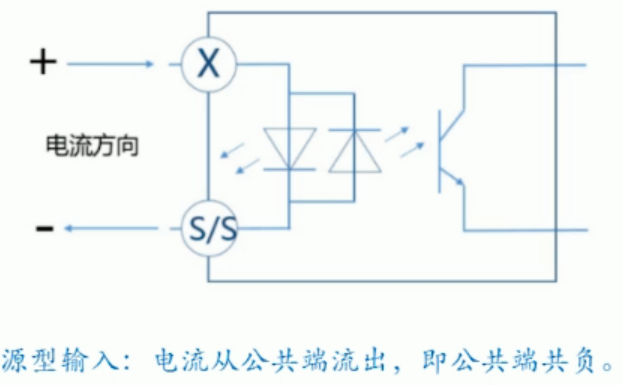

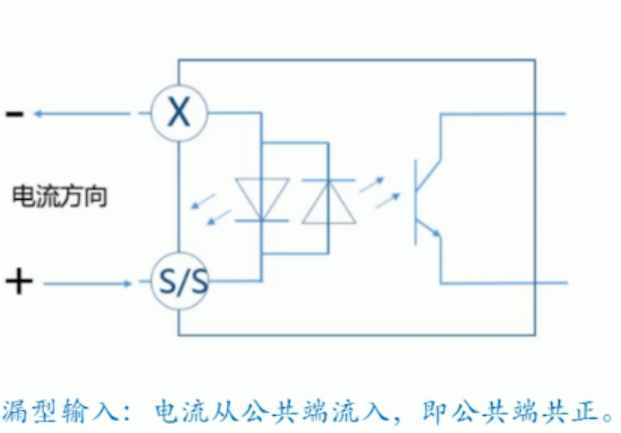

2.雙極性電路PLC輸入端只有S/S公共端，而S/S端接+還是接-，又將雙極性電路分為漏型輸入電路和源性輸入電路，（S/S接-為源型輸入電路，S/S接+為漏型輸入電路）

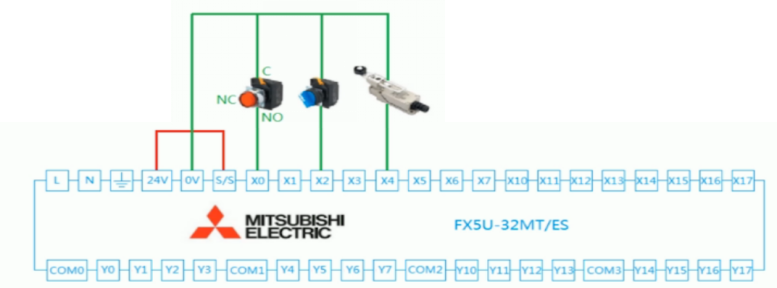

比如：無源開關輸入接線可以接源型輸入電路，也可接漏型輸入電路；即S/S接+，或者S/S接-。plc編程入門FX3U PLC輸入接線的第一部分先分享到這里。
